1. Jak jest zbudowany typowy dysk twardy.

Dysk stały składa się z zamkniętego w obudowie, wirującego talerza (dysku) lub zespołu talerzy, wykonanych najczęściej ze stopów aluminium, o wypolerowanej powierzchni, pokrytej nośnikiem magnetycznym o grubości kilku mikrometrów, oraz z głowic elektromagnetycznych umożliwiających zapis i odczyt danych. Na każdą powierzchnię talerza dysku przypada po jednej głowicy odczytu i zapisu. Głowice są umieszczone na elastycznych ramionach i w stanie spoczynku stykają się z talerzem blisko jego osi. W czasie pracy unoszą się, a ich odległość nad talerzem jest stabilizowana dzięki sile aerodynamicznej powstałej w wyniku szybkich obrotów talerza. Jest to najpopularniejsze obecnie rozwiązanie (są też inne sposoby prowadzenia głowic nad talerzami)[potrzebne źródło].

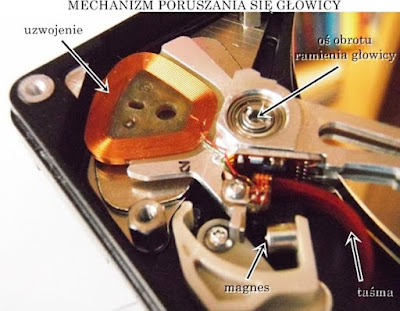

Ramię głowicy dysku ustawia głowice w odpowiedniej odległości od osi obrotu talerza w celu odczytu lub zapisu danych na odpowiednim cylindrze. Pierwsze konstrukcje (do ok. 200MB) były wyposażone w silnik krokowy, stosowany uprzednio w stacjach dyskietek. Wzrost liczby cylindrów na dysku oraz konieczność zwiększenia szybkości dysków wymusił wprowadzenie innych rozwiązań. Najpopularniejszym obecnie jest tzw. voice coil czyli cewka, wzorowana na układzie magnetodynamicznym stosowanym w głośnikach. Umieszczona w silnym polu magnetycznym cewka porusza się i zajmuje położenie zgodnie z przepływającym przez nią prądem, ustawiając ramię w odpowiedniej pozycji. Dzięki temu czas przejścia między kolejnymi ścieżkami jest nawet krótszy niż 1 milisekunda, a przy większych odległościach nie przekracza kilkudziesięciu milisekund. Układ regulujący prądem zmienia natężenie prądu, tak by głowica ustabilizowała jak najszybciej swe położenia w zadanej odległości od środka talerza (nad wyznaczonym cylindrem).

Informacja jest zapisywana na dysk przez przesyłanie strumienia elektromagnetycznego przez antenę albo głowicę zapisującą, która jest bardzo blisko magnetycznie polaryzowalnego materiału, zmieniającego swoją polaryzacją magnetyczną wraz ze strumieniem indukcji magnetycznej. Informacja może być z powrotem odczytana w odwrotny sposób, gdyż zmienne pole magnetyczne powoduje indukowanie napięcia elektrycznego w cewce głowicy lub zmianę oporu w głowicy magnetyczno-oporowej.

Ramiona połączone są zworą i poruszają się razem. Zwora kieruje głowicami promieniowo po talerzach a w miarę rotacji talerzy, daje każdej głowicy dostęp do całości jej talerza.

Zintegrowana elektronika kontroluje ruch zwory, obroty dysku, oraz przygotowuje odczyty i zapisy na rozkaz od kontrolera dysku. Nowoczesne układy elektroniczne są zdolne do skutecznego szeregowania odczytów i zapisów na przestrzeni dysku oraz do zastępowania uszkodzonych sektorów zapasowymi.

uszkodzenia głowicy

Obudowa chroni części napędu od pyłu, pary wodnej, i innych źródeł zanieczyszczenia. Jakiekolwiek zanieczyszczenie głowic lub talerzy może doprowadzić do uszkodzenia głowicy (head crash), awarii dysku, w której głowica uszkadza talerz, ścierając cienką warstwę magnetyczną. Awarie głowicy mogą również być spowodowane przez błąd elektroniczny, uszkodzenie, błędy produkcyjne dysku lub zużycie.




2.Jak działa dysk twardy ?

W czasie pracy talerze dysku obracają się ze znaczną prędkością. Jeżeli znajdują się na niej jakiekolwiek zabrudzenia, np. drobinki kurzu, mogą zostać rzucone na głowice z dużą siła i doprowadzić do jej zniszczenia (headcrash). Z tego powodu dyski często zamknięte są w szczelnej obudowie wypełnionej gazem.

Warto wspomnieć, że dane zgromadzone na dysku twardym są lepiej zabezpieczone przed utratą niż w przypadku pamięci typu flash (np. pendrive) czy zapisu optycznego (CD i DVD). Jednak silne pole magnetyczne, powstałe w wyniku wyładowania atmosferycznego lub zbliżenia potężnego magnesu, może spowodować ich uszkodzenie.





3.Typowe parametry dysków twardych.

Czas dostępu jest szczególnie ważny w obsłudze baz danych, gdzie występuje często bezpośrednie adresowanie danych plikowych. Ale użytkowo najważniejszym z parametrów dysku jest tzw. transfer wewnętrzny, czyli szybkość bezpośredniego odczytu i zapisu danych. Dlaczego najważniejszym? Rozważmy następujący, bardzo uproszczony, przykład: zadanie polegające na odczytaniu 20 plików po 100 kB każdy w przypadku dwu dysków: jednego o średnim czasie dostępu 10 ms i transferze wewnętrznym 2 MB/s, drugiego o czasie dostępu 7,5 ms (o 25% szybciej!) i transferze wewnętrznym 1,8 MB/s (o zaledwie 10%). Pierwszy z dysków jest w stanie wykonać zadanie w czasie 1200 ms, drugi z nich potrzebuje na to samo zadanie 1261 ms, o przeszło 5% więcej. A ponieważ najbardziej eksponowanym z parametrów jest czas dostępu, ten drugi dysk będzie na pewno sporo droższy, pomimo gorszej wydajności. Transfer wewnętrzny jest stosunkowo rzadko podawany, natomiast dla zwiększenia zamieszania, a także w celu oszołomienia klienta wielkimi liczbami, mocno eksponowanym parametrem dysku jest zwykle szybkość interfejsu, której wpływ na rzeczywistą wydajność systemu jest obecnie marginalny. Odwołując się do naszego przykładu - do przetransmitowania 2 MB danych interfejs SCSI-2 o przepustowości 20 MB/s potrzebuje 100 ms, interfejs Ultra ATA-66 zaledwie 33 ms, ale w obu przypadkach czas transmisji przez interfejs i tak zawarty jest w ogólnym czasie operacji i praktycznie nie ma wpływu na końcowy rezultat.
